摆动液压缸是一个装配紧密的配件，它在很小的空间里运用液压集合了非常高的扭矩。它内部采用组合螺旋齿结构，整个摆动液压缸在较小的空间内可作出较大的扭矩。尽管动力很高但是他们仍然可以精确容易地控制，摆动液压缸已经成功地应用在了几乎所有要求有限旋转运动且要大扭矩的领域。

中文名：摆动液压缸

外文名：RotaryActuator

最高扭矩：250,000 Nm

回转间隙：10分

标准工作压：21Mpa

一、大螺旋角结构

       为了达到有效可靠的功能，就需要有高制造精度。缸内部被完好的保护起来可以完全防尘防污防潮。这一精度伴随着结实密封良好的外壳，可以让缸承受达350巴（bar）的工作压力。摆动缸也可以用于非常恶劣的条件下，地下及海平面2300米以下的地方。举一个例子，在俄罗斯原子能潜艇“Kursk”号打捞期间使用了224个摆动缸从而将其举出海平面，即此促使海难救援安全执行。摆动液压缸甚至被运用到了要求高清洁度和卫生保健的药品和食品加工工业。

       基于摆动液压缸的小身材，强力和可靠性不可能被感知到。最强大的摆动液压缸可将20辆大众Golf轿车从一边转到另一边。这一设计是建立在带有多重螺旋齿轮的系统之上的。通过多重螺旋齿轮将活塞的直线运动转化成旋转运动。活塞的直线运动越长，旋转的角度就越大 。

二、主要特点

1.内部采用螺旋结构，外型尺寸小，输出扭矩大。

2.18种系列尺寸，最高扭矩至250,000 Nm。

3.标准工作压力21Mpa，最大至32Mpa。

4.每个系列尺寸都有4种转角: 90°, 180°, 270°和360°，可定制其他角度，0.5°公差。

5.摆动精度，回转间隙可降低至10分。

6.最大可实现摆动角度1500度的螺旋摆动缸。

7.双平键驱动轴或花键轴（DIN 5480）。

8.驱动轴上的双重密封。

       摆动缸广泛用于钢铁、轻工、军事、环保、水电等领域，如炼钢厂中包倾翻摆动缸、高线厂回转臂摆动缸、军舰减摇摆动缸、清扫车用摆动缸、阀门开启摆动缸等等。该产品已达到国外同类产品水平，完全可以替代各国进口的同类产品。

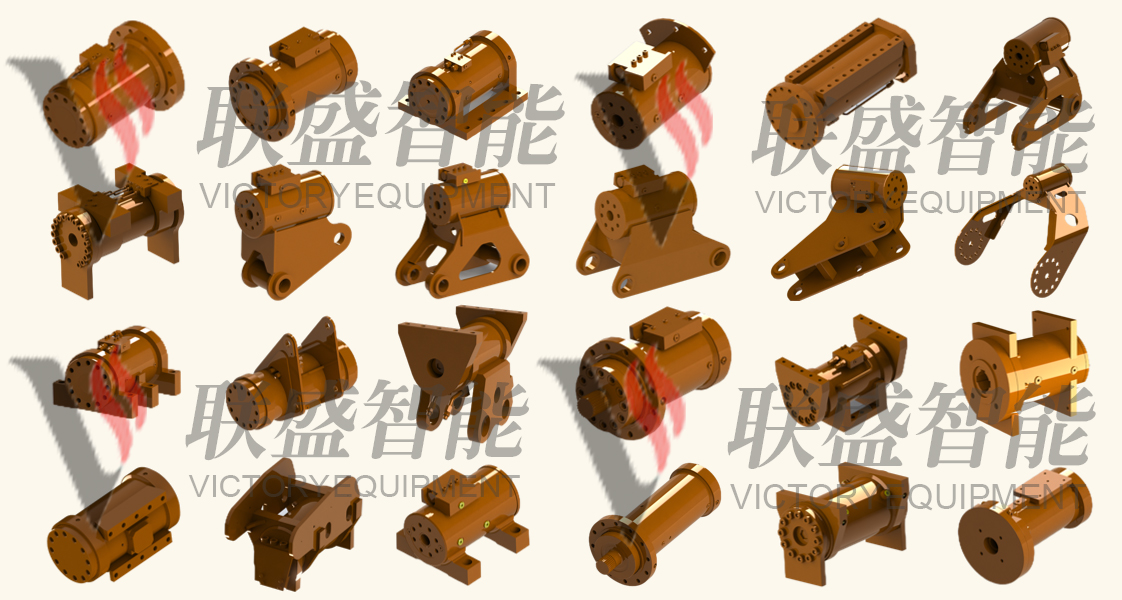

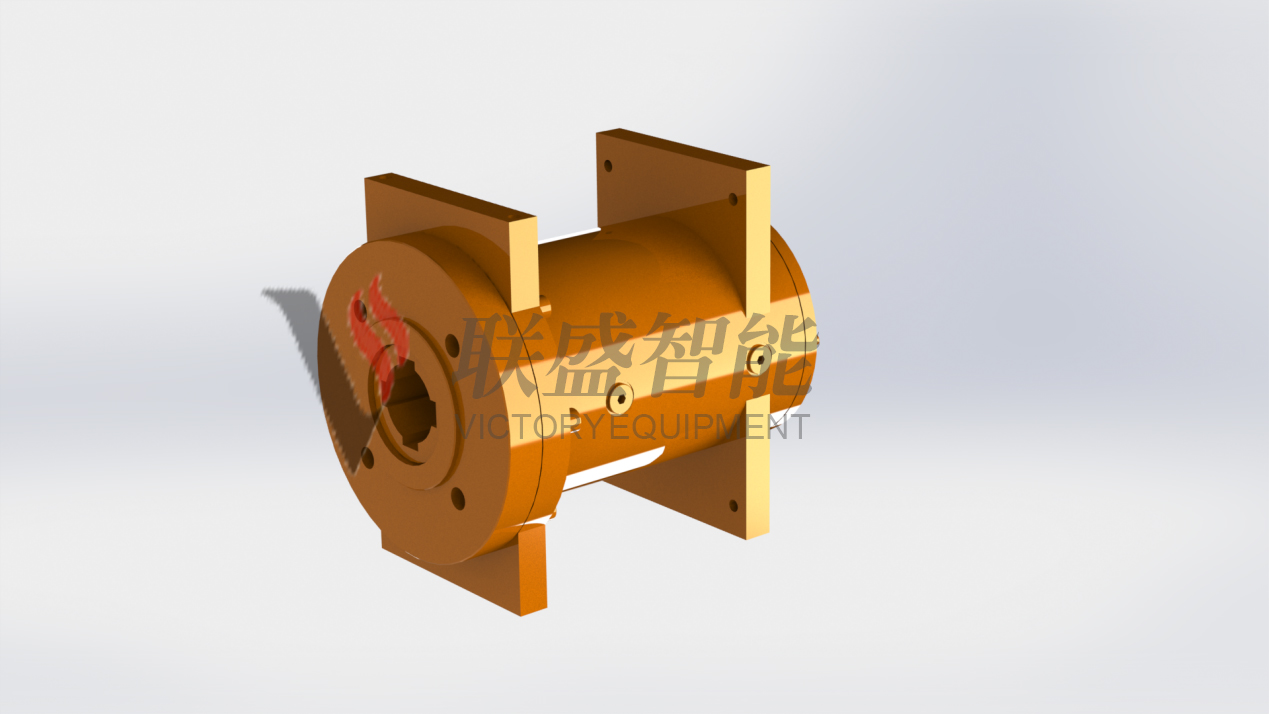

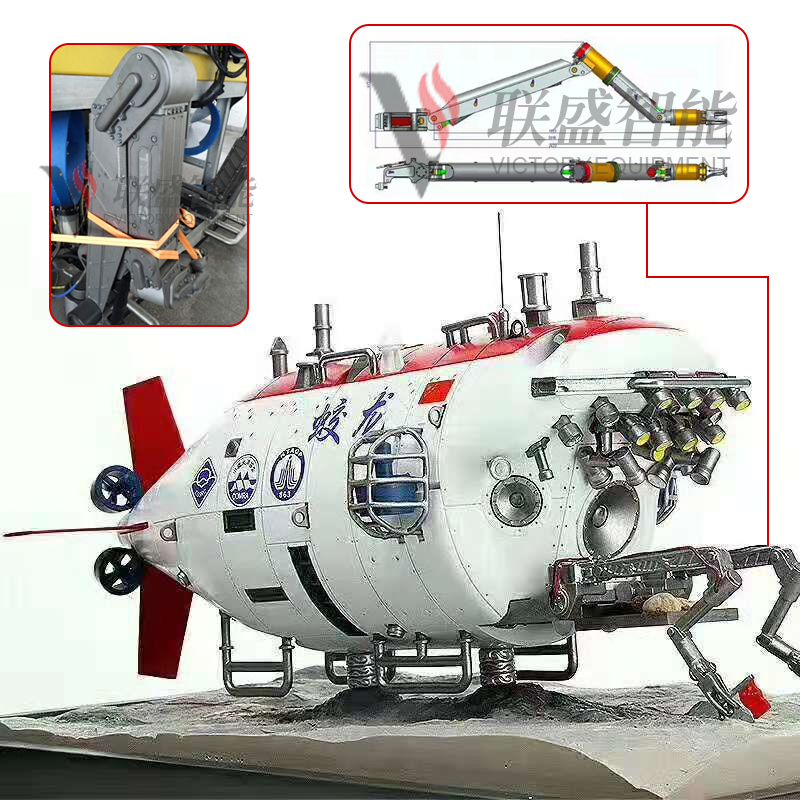

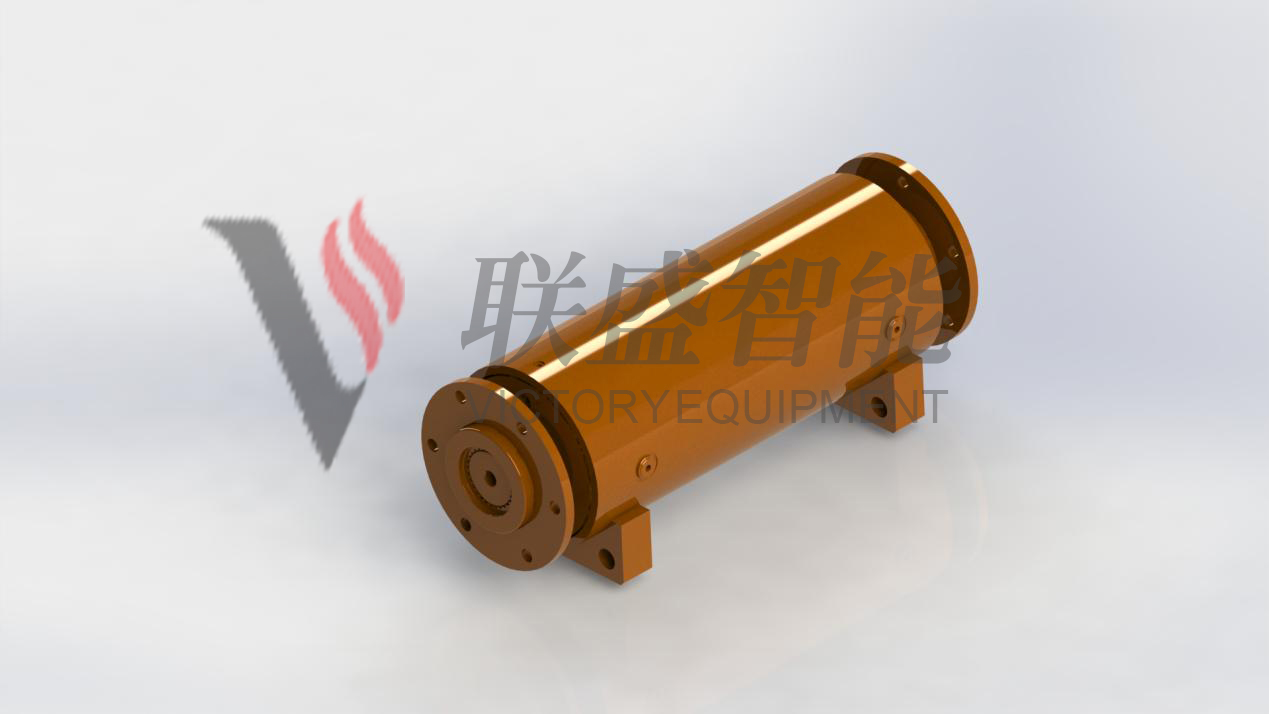

       摆动缸有法兰式和脚架式两种安装方式，8个系列，细分400余种规格。

       摆动缸由于具有特殊的结构形式：特种材质和先进的加工工艺；选用高性能进口密封，因此启动压力低，机械效率高，无内外泄漏和无故障周期特别长。

       摆动缸的额定压力：21MPa，启动压力3MPa，工作温度－50℃～+260℃。当工作温度高于71℃时，选型时应填写高温标识。
